Features:
Measures linear movements
Profile housing
Simple integration
Wear-free detection

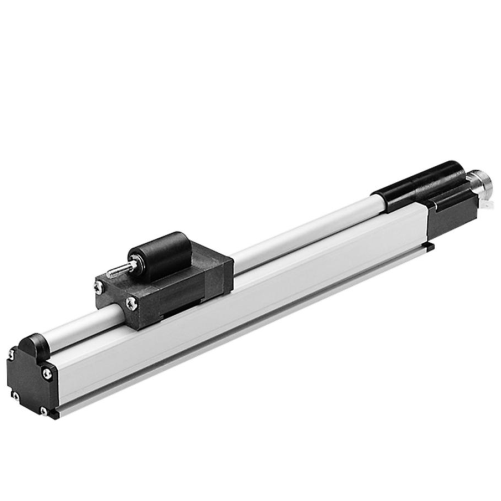

TR-Electronic LP38 – ASI Linear Encoder
Linear-Transducer LP38 – ASI
(L) Linear, (P) Profile, ASI
Description
Additional information
| Marka |
|---|
About TR-Electronic
TR-Electronic, otomasyon teknolojisi için ölçüm ve kontrol sistemleri üretir ve geliştirir. TR-Electronic, farklı uygulama türleri için yüksek kaliteli standart ürünler veya özelleştirilmiş çözümler olarak doğru döner kodlayıcıları, doğrusal kodlayıcıları ve sürücüleri tedarik eder. TR-Electronic'teki uzmanlar, fikirleri ve geliştirme bilgileri, yaratıcı ürünlerin ve genişleyen küresel başarının temelidir. TR-Electronic ürün yelpazesi, işlevsellik, kalite ve maliyet etkinliği açısından rekabet avantajına sahiptir.
FİYAT AL
Teklif almak için lütfen başvurunuzu info@project-master.tr adresine göndererek, ihtiyaç duyduğunuz pozisyonları ve şirket detaylarını belirtin.
Specification
General Data
Supply - Supply voltage 24 VDC, -20…+10 % Current consumption no load <= 250 mA Measuring principle magnetostrictive Measuring length, standard 150…3000 mm, in steps Resolution 0.01 mm Output capacity <= 20 Bit Linearity deviation < 0.05 % Reproducibility 0.01 mm Hysteresis 0.1 mm Characteristics - Validity using original TR Magnets Temperature coefficient < 8 µm/°C <= 500 mm < 15 ppm/°C FS > 500 mm - FS: Full-Scale Straight line velocity no restrictions Mounting position no restrictions Material - Measuring body Aluminium extruded profile Magnet T4-U3820 other on request ASI - Interface - Data transmission RS-422, 2-wire - Protocol on request - Sign format 1 ST, 7 DA, 1 P even, 2 STOP - Data format ASCII - Sign 7: 6 POS + CR (0x0D) Transmission rate - Specific value 4.8 kbit/s Cycle time, internal see dimensional drawing External inputs - F/R Count direction - Preset electronic adjustment - Logic level "0“ < +2V, "1“ = Supply
Supply - Supply voltage 24 VDC, -20…+10 % Current consumption no load <= 250 mA Measuring principle magnetostrictive Measuring length, standard 150…3000 mm, in steps Resolution 0.01 mm Output capacity <= 20 Bit Linearity deviation < 0.05 % Reproducibility 0.01 mm Hysteresis 0.1 mm Characteristics - Validity using original TR Magnets Temperature coefficient < 8 µm/°C <= 500 mm < 15 ppm/°C FS > 500 mm - FS: Full-Scale Straight line velocity no restrictions Mounting position no restrictions Material - Measuring body Aluminium extruded profile Magnet T4-U3820 other on request ASI - Interface - Data transmission RS-422, 2-wire - Protocol on request - Sign format 1 ST, 7 DA, 1 P even, 2 STOP - Data format ASCII - Sign 7: 6 POS + CR (0x0D) Transmission rate - Specific value 4.8 kbit/s Cycle time, internal see dimensional drawing External inputs - F/R Count direction - Preset electronic adjustment - Logic level "0“ < +2V, "1“ = Supply
