Features:
Encapsulated electronics
High-pressure jet protected
Option stainless steel housing
Small construction

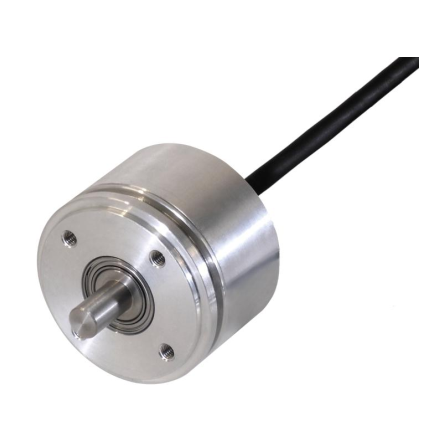

TR-Electronic IMV36 Incremental Encoder
Incremental-Encoder IMV36
(I) Incremental, (V) Solid shaft, Incremental
Description
Additional information
| Marka |
|---|
About TR-Electronic
TR-Electronic, otomasyon teknolojisi için ölçüm ve kontrol sistemleri üretir ve geliştirir. TR-Electronic, farklı uygulama türleri için yüksek kaliteli standart ürünler veya özelleştirilmiş çözümler olarak doğru döner kodlayıcıları, doğrusal kodlayıcıları ve sürücüleri tedarik eder. TR-Electronic'teki uzmanlar, fikirleri ve geliştirme bilgileri, yaratıcı ürünlerin ve genişleyen küresel başarının temelidir. TR-Electronic ürün yelpazesi, işlevsellik, kalite ve maliyet etkinliği açısından rekabet avantajına sahiptir.
FİYAT AL
Teklif almak için lütfen başvurunuzu info@project-master.tr adresine göndererek, ihtiyaç duyduğunuz pozisyonları ve şirket detaylarını belirtin.
Specification
General data
Nominal voltage - Specific value 24 VDC - Limit values, min/max 11/27 VDC Nominal current, typically - Specific value 40 mA - Condition unloaded Supply - Optional 5 VDC ± 5 % Signal form Square Incremental signals, square - Channels K1+, K1-, K2+, K2- - Phase position, electrically 90 ° Zero pulse, square - Channel (Channels) K0+, K0- - Number of revolutions 1x Impulses, square wave 8 10 16 20 25 32 40 50 64 80 100 125 128 200 250 256 400 500 512 1024 2048 Accuracy ± 0,7 ° Output driver, TTL - Output level RS-422, 5 VDC - Output frequency <= 150 kHz Output driver, HTL - Output level Push-Pull, supply voltage - Output frequency <= 150 kHz Type of parametrization Factory setting Maximum Speed, mechanically <= 6000 1/min Bearing life time >= 3.9E+10 revolutions Bearing life time - Parameter - Speed 3000 1/min - Operating temperature 60 °C - Shaft load, axial/radial <= 5 N, <= 10 N Point of origin, shaft load Mounting flange + 5 mm Angular acceleration <= 10E+4 rad/s² Moment of inertia, typically 2.5E-6 kg m² Start-up torque, 20 °C 2 Ncm Mass, typically 0.15 kg
